Что такое видеокассета стандарта NTSC
Что такое видеокассета стандарта NTSC
от 350 рублей за 1 час
8(903) 750-99-19

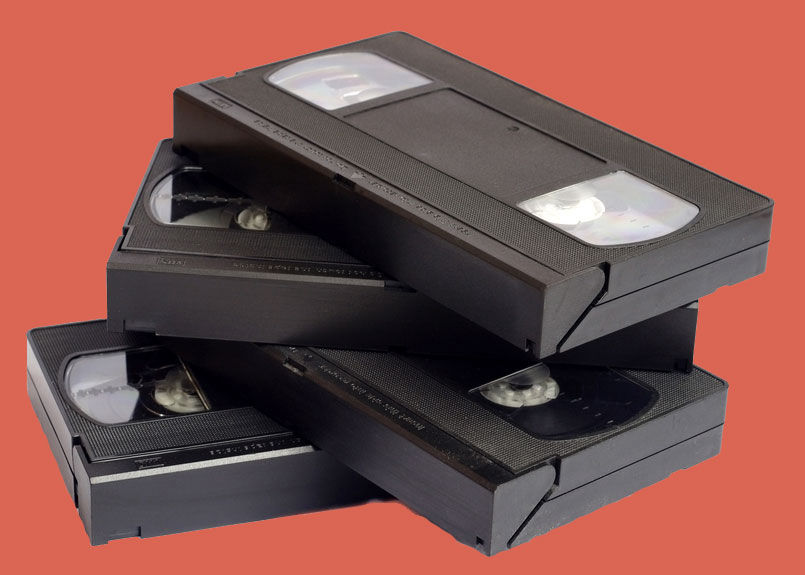

Видеокассета стандарта NTSC - это обычная видеокассета, на которой записан видеосигнал стандарта NTSC.
Кадр цветного изображения стандарта NTSC состоит из 525 строк по вертикали, из которых 486 строк — видимые, остальные используются для синхрнизации и вертикальной развертки. Ограничение разрешения в 525 линий было продиктовано техническими возможностями вакуумных кинескопов того времени.
Информация о цвете в стандарте NTSC кодируется двумя цветоразностными сигналами красного R-Y и синего B-Y цветов, смещенными относительно друг друга по фазе на 90° сигналами на частоте 3.579545 МГц, каждый из которых модулирован по амплитуде своим модулирующим сигналом (квадратурно-амплитудная модуляция). Эти два сигнала суммируются, а несущая частота подавляется. Результат — сигнал цветности, представляет собой синусоидальную волну с переменной фазой относительно соответствующей переменной амплитуды. Фаза отражает мгновенное значение тона цвета, амплитуда — мгновенное значение насыщенности цвета.
Ширина полосы пропускания телевизионного сигнала NTSC — 6 МГц. Собственно видеосигнал, явлющийся амплитудно-модулированным, транслируется в диапазоне частот от 500 КГц до 5,45 МГц относительно нижней границы канала. Яркостная несущая частота видеосигнала передается на частоте 1,25 МГц относительно нижней границы полосы пропускания. Как большинство амплитудно модулированных сигналов, несущая имеет две боковые полосы частот выше и ниже частоты 1,25 МГц, каждая из боковых частот имеет полосу 4,2 МГц. Верхняя боковая полоса частот передается полностью, из нижней полосы передается только 1,25 МГц. Цветовая поднесущая транслируется на 3.579545 МГц выше яркостной несущей частоты и является квадратурно-амплитудным модулированным сигналом с подавленной несущей частотой. Звуковой (частотно-модулированный) сигнал передается на частоте 4,5 МГц ± 25 КГц выше яркостной несущей.
Основные технические характеристики NTSC:
— Разрешение — 525 строк.
— Количество кадров в секунду — 30.
— Количество полей — 60 (точнее, 59.94).
— Развертка луча чересстрочная (интерлейсинг).
Стандарт NTSC принят в 18 странах: США, Канаде, Японии, странах Латинской Америки, Филиппинах, Южной Корее.
Система NTSC имеет ряд достоинств, среди которых: высокая цветовая четкость пpи относительно узкополосном канале передачи; структура спектров сигналов позволяет эффективно разделять информацию с помощью гребенчатых цифровых фильтров. Декодер NTSC относительно прост и не содержит линии задержки.
Вместе с тем системе NTSC присущи и недостатки, главным из которых является ее высокая чувствительность к искажениям сигнала в канале передачи.
Искажения сигнала в виде амплитудной модуляции (AM) называются дифференциальными искажениями. В результате таких искажений цветовая насыщенность ярких и темных участков получается разной. Эти искажения нельзя устранить с помощью цепи автоматической регулировки усиления (АРУ) сигнала цветности, так как различия в амплитуде цветовой поднесущей проявляются в пределах одной строки.
Искажения в виде фазовой модуляции цветовой поднесущей сигналом яркости называют дифференциально-фазовыми искажениями. Они вызывают изменения цветового тона в зависимости от яркости данного участка изображения. Например, человеческие лица окрашиваются в красноватый цвет в тенях и в зеленоватый - на освещенных участках.
Чтобы уменьшить заметность дифференциально-фазовых искажений, в телевизорах NTSC предусмотрен оперативный регулятор цветового тона, который позволяет делать более естественную окраску деталей с одинаковой яркостью. Однако искажения цветового тона более ярких или более темных участков при этом возрастают.
Высокие требования к параметрам канала передачи приводят к усложнению и удорожанию аппаратуры NTSC или, если эти требования не выполняются, к снижению качества изображения. Основной целью при разработке системы PAL и SECAM было устранение недостатков системы NTSC.
